数字KVM切换器机架安装教程
返回列表 来源: 深圳市创新胜为科技有限公司 发布日期: 2020.08.21

  胜为数字KVM切换器系列符合标准的19英寸机柜的安装要求,先固定上机箱前面两侧耳朵,由前向后推进,到位后,锁紧前面挂耳。你看,胜为科技的切换器是不是安装方便呢,适应可安装在深度位600mm-800mm的机 柜内。

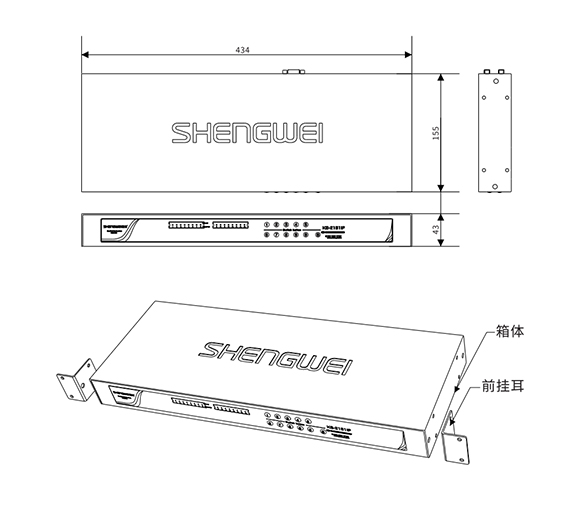

数字KVM切换器尺寸、安装图-胜为科技

数字KVM切换器尺寸、安装图-胜为科技

  在安装好数字KVM切换器后,我们需要开始连接线缆,这时候就需要注意一些细节了:

  1)胜为标配原装KVM转换模块的端口特点(VGA+USB+PS/2);

  2)标配模块甩线长度是0.3米,连接长度不足时可以通过RJ45网络线来实现;

  3)标配模块甩线两条:PS/2鼠标接头(绿色)和USB接头(黑色),两者不能同时插入服务器或者PC主机,只能二选一连接;

  4)二选一连接说明:如果选用USB连接,只需要插入一个USB接头即可。

  具体如何连接操作请按以下步骤进行:

  A. 将标配模板上的VGA 15PIN公头+USB(或两个PS/2)连接到服务器/PC机的VGA和USB(或两个PS/2)接口上,然后将CGA两侧自带的螺丝拧紧固定。接着用一个RJ45网络直通线将模块与KVM设备相连;

  B. 网络跳线请采用标准568B超五类或者六类线材来连接;建议购买胜为品牌的超五类或六类网络连接线;

  C. 以此方法将每台服务器与KVM相连,然后再用导线将机壳地与大地相连;

  D. 将电源适配器的电源输出端连接到KVM电源输入口,检查所有线缆连接完毕后,依次开启服务器/PC机和KVM的电源。

  注:连接好计算机与电源即可操作使用,若对胜为KVM切换器连接有疑问,可以联系我们的在线客服。

  胜为科技,是一家自主研发、设计、生产、销售KVM切换器为一体的高新技术企业,同时为了更好的服务于企业用户提供完善的通信解决方案及服务。胜为不仅有数字KVM切换器,还有视频切换器、LCD KVM切换器、网口切换器、HDMI切换器及视频分配器等等不同系列可选。
