快切式VGA切换器如何进行连接?
返回列表 来源: 深圳市创新胜为科技有限公司 发布日期: 2020.09.05

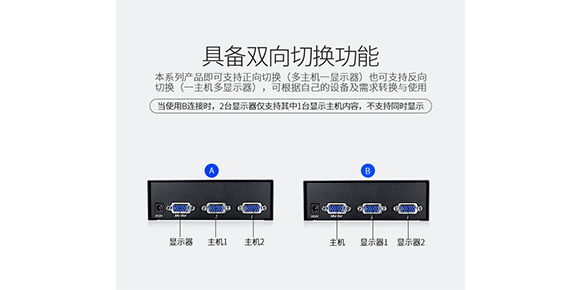

  在购买快切式VGA切换器后,我们需要对设备进行连接,这就涉及到连接线的问题了。胜为科技的此类产品有两种连接方法,正向切换和方向切换,前者是多主机共用一个显示屏,后者是一台主机画面呈现到多个显示屏上。

  话不多说,快切式VGA切换器的连接方式带给大家:

  一、正向切换的线缆连接方法(多主机一显示屏):参照下图

  1)将VGA线缆一端接到切换器输入端的VGA端口(1-8)上,线缆另一端接到电脑主机的VGA端口上;重复此步骤,将所有电脑主机的VGA与切换器的VGA输入端(1-8)用线缆连接起来。

  2)将切换器的VGA输出端(Monitor)接上您所需要操作的设备,如:显示器、投影仪、电视、监视器等显示设备。

  3)将胜为原机标配的USB电源供电线,USB端接到电脑USB端口上;或者DC5V电源适配器的USB端口上,DC端接到切换器的DC端口上。

  4)按顺序给各台主机进行开机供电,在一台主机完全启动后(显示正常后),再接着启动另一台主机,知道所有的主机完全启动。

  5)可以正常使用此切换器的所有功能了。

  6)按下遥控器上的扫描按键启动扫描功能,扫描时间间隔约为3秒。

  二、反向切换的线缆连接方法(一主机多显示屏):参照下图

  1)将VGA线缆一端接到切换器输入端的VGA端口上(Monitor),线缆另一端接到电脑主机的VGA端口上。

  2)将切换器的VGA输出端(1-8)接上您所需要的显示设备,如:显示器、投影仪、电视、监视器等显示设备;重复此步骤,将所有显示设备的VGA接头与切换器的VGA输出端(1-8)用线缆连接起来。

  3)将胜为原机标配的USB电源供电线,USB端接到电脑USB端口或DC5V电源适配器的USB端口上,DC端接到切换器的DC端口上。

  4)给切换器进行供电,然后按顺序给各显示设备进行供电开机,在一组显示设备完全启动后(显示正常后),再接着启动一组显示设备,直到所有显示设备完全启动。

  5)可以正常使用此切换器的所有功能了。

  6)按下遥控器上的扫描按键启动扫描功能,扫描时间间隔约为3秒。

快切式VGA切换器连接方式-胜为科技

快切式VGA切换器连接方式

  深圳市创新胜为科技有限公司自主研发、设计、生产、销售切换器和分配器系列产品,不仅有快切式VGA切换器,还有kvm切换器、数字kvm切换器、高清HDMI切换器等。胜为品牌追求以企业用户需求为初衷,解决互联网市场的批量现货供应需求。
